Configurar Rutas Estáticas en Packet Tracer (II de III)

PASO 3 - Configurar Rutas Estáticas
Hay dos formas de configurar las rutas estáticas, usando la “IP del siguiente salto” o la “interfaz de salida”, pueden usar cualquiera de las dos. Normalmente se usa la “IP del siguiente salto” que es la IP de la interfaz del router directamente conectado, pero si entre los datos no la tenemos, podemos usar la “interfaz de salida” que es la interfaz del router local. No hay forma de hacer rutas estáticas sin conocer la dirección de red destino, para ese caso se usan “rutas por defecto” o un “default gateway” en el router (ya haré un tutorial sobre estas configuraciones).

A) Configurar Rutas Estáticas Utilizando la “IP del Siguiente Salto”
Router A
RouterA>enable
RouterA#config terminal
RouterA(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.1
RouterA(config)#ip route 192.168.3.0 255.255.255.0 10.0.0.1
Observaciones: Con estas rutas estáticas le estamos diciendo al RouterA que todo tráfico hacia la red 192.168.2.0 y 192.168.3.0 se debe enviar hacia la interfaz con la IP 10.0.0.1 para que lo resuelva.

RouterB
RouterB>enable
RouterB#config terminal
RouterB(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.2
RouterB(config)#ip route 192.168.3.0 255.255.255.0 11.0.0.2
Observaciones: Con la primer ruta estática le estamos diciendo al RouterB que todo tráfico hacia la red 192.168.1.0 se debe enviar hacia la interfaz con la IP 10.0.0.2 para que lo resuelva.
Con la segunda ruta estática le estamos diciendo al RouterB que todo tráfico hacia la red 192.168.3.0 se debe enviar hacia la interfaz con la IP 11.0.0.2 para que lo resuelva.

RouterC

RouterC>enable
RouterC#config terminal
RouterC(config)#ip route 192.168.2.0 255.255.255.0 11.0.0.1
RouterC(config)#ip route 192.168.1.0 255.255.255.0 11.0.0.1
Observaciones: Con la primer ruta estática le estamos diciendo al RouterC que todo tráfico hacia la red 192.168.2.0 se debe enviar hacia la interfaz con la IP 11.0.0.1 para que lo resuelva.
Con la segunda ruta estática le estamos diciendo al RouterC que todo tráfico hacia la red 192.168.1.0 se debe enviar hacia la interfaz con la IP 11.0.0.1 para que lo resuelva.


B) Configurar Rutas Estáticas Utilizando la “Interfaz de Salida”
Router A
RouterA>enable
RouterA#config terminal
RouterA(config)#ip route 192.168.2.0 255.255.255.0 s0/0
RouterA(config)#ip route 192.168.3.0 255.255.255.0 s0/0
Observaciones: Con estas rutas estáticas le estamos diciendo al RouterA que todo tráfico hacia la red 192.168.2.0 y 192.168.3.0 se debe enviar por la interfaz local s0/0.

RouterB
RouterB>enable
RouterB#config terminal
RouterB(config)#ip route 192.168.1.0 255.255.255.0 s0/0
RouterB(config)#ip route 192.168.3.0 255.255.255.0 s0/1
Observaciones: Con la primer ruta estática le estamos diciendo al RouterB que todo tráfico hacia la red 192.168.1.0 se debe enviar por la interfaz local s0/0. Con la segunda ruta estática le estamos diciendo al RouterB que todo tráfico hacia la red 192.168.3.0 se debe enviar por la interfaz local s0/1.

RouterC
RouterC>enable
RouterC#config terminal
RouterC(config)#ip route 192.168.2.0 255.255.255.0 s0/1
RouterC(config)#ip route 192.168.1.0 255.255.255.0 s0/1
Observaciones: Con la primera ruta estática le estamos diciendo al RouterC que todo tráfico hacia la red 192.168.2.0 se debe enviar por la interfaz local s0/1. Con la segunda ruta estática le estamos diciendo al RouterC que todo tráfico hacia la red 192.168.1.0 se debe enviar por la interfaz local s0/1.


Comprobación de Conectividad entre Dispositivos
Antes de configurar las rutas estáticas tienen que estar seguros de que todos los dispositivos vecinos de la topología se están viendo.
Una de las formas es usando el comando “show cdp neighbors” desde cada router que nos mostrará en su resultado los routers y switchs directamente conectados a el, si no aparece alguno hay algo mal configurado.
Otra cosa que tienen que probar es que los hosts se comuniquen con el “default gateway” (puerta de enlace) de la red, esto lo pueden hace con un ping desde un host a la IP de la interfaz del router conectada a la red a la que pertenece el host.

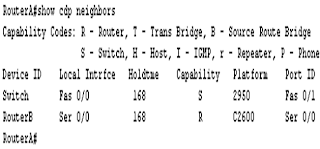

Resultado “Show CDP Neighbors” en RouterA



Resultado “Show CDP Neighbors” en RouterB


Resultado “Show CDP Neighbors” en RouterC



Comprobación de Rutas Estáticas usando la IP del Siguiente Salto
El comando “show ip route” muestra la tabla de enrutamiento del dispositivo. Las rutas marcadas con “c” pertenecen a las redes directamente conectadas y las marcadas con “s” son las rutas estáticas configuradas.

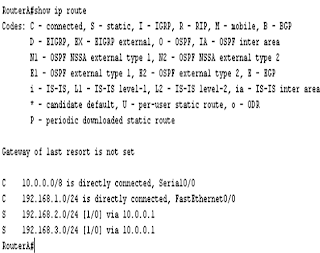

Resultado “Show IP Route” en RouterA


Observaciones: En el RouterA la lectura de las rutas estáticas será la siguiente: Todo tráfico con destino a las redes 192.168.2.0 y 192.168.3.0 será enviado hacia la interfaz con la IP 10.0.0.1.

Resultado “Show IP Route” en RouterB

Observaciones: En el RouterB la lectura de las rutas estáticas será la siguiente: Todo tráfico con destino a la red 192.168.1.0 será enviado hacia la interfaz con la IP 10.0.0.2 y todo tráfico hacia la red 192.168.2.0 será enviado hacia la interfaz con la IP 11.0.0.2

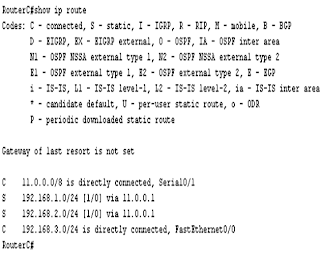

Resultado “Show IP Route” en RouterC


Observaciones: En el RouterC la lectura de las rutas estáticas será la siguiente: Todo tráfico con destino a las redes 192.168.1.0 y 192.168.2.0 será enviado hacia la interfaz con la IP 11.0.0.1.
